QINGDAO ATLAPEX INDUSTRY CO.,LTD

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Номинальная нагрузка

    1500KG-4000KG

  • Платформа напряжения

    80V

  • Высота подъема

    3000MM

ОПИСАНИЯ

Электрические вилочные погрузчики серии ATLAPEX HE (1,5–4 т) обеспечивают интеллектуальную безопасность, нулевой уровень выбросов и высокую эффективность для заводов, портов и складов. Они оснащены литий-железо-фосфатным аккумулятором 80 В с быстрой зарядкой, усиленной мачтой с широким обзором, эргономичным дизайном и компонентами, не требующими технического обслуживания. Идеально подходящие для табачной, текстильной, пищевой и полиграфической промышленности, эти погрузчики сочетают в себе надежность, комфорт и экологичность, доступны в вариантах с пневматическими или цельнолитыми шинами.

1页-6

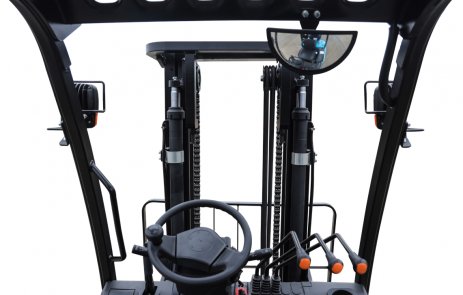

Расширенная конструкция для улучшения обзора вперед на 20% Сталь специального профиля для повышения прочности и грузоподъемности Гарантирует безопасную и надежную работу

1页-7

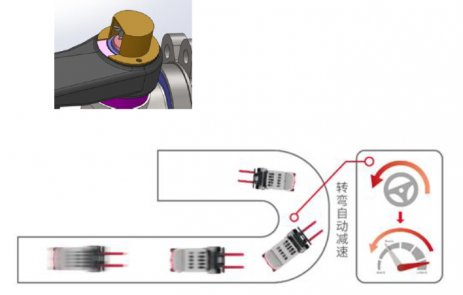

Автоматически снижает скорость при поворотах, возобновляет нормальную скорость после прохождения поворота Обеспечивает безопасное маневрирование и эффективно предотвращает опрокидывание автомобиля

1页-8

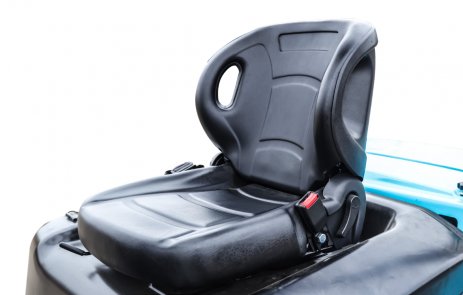

Роскошное сиденье с полным покрытием и превосходной амортизацией Датчик сиденья автоматически отключает питание, когда оператор покидает сиденье Отключает опускание и перемещение мачты для повышения безопасности

1页-9

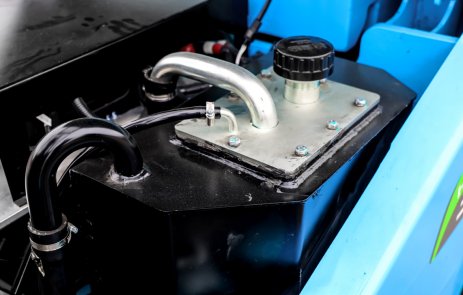

Расположение позволяет минимизировать контакт с батареей и избежать перегрева. Более короткие гидравлические линии для снижения потерь энергии. Большая емкость 32 л позволяет использовать различное навесное оборудование. Разборная конструкция для легкой разборки и обслуживания.

1页-10

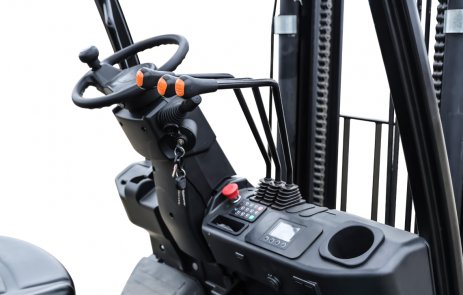

На 50% больше рабочего пространства для оператора, чем у обычных вилочных погрузчиков, для повышения комфорта Рулевое управление с низким крутящим моментом и регулируемые колеса малого диаметра для более удобного управления Перфорированная нескользящая подножка и увеличенные поручни для более безопасного входа/выхода

1页-11

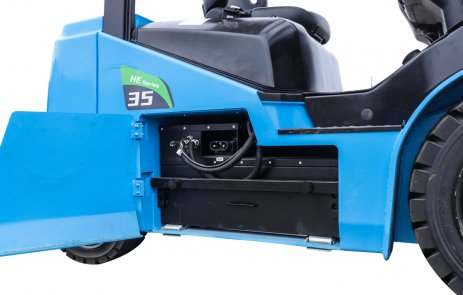

Конструкция с боковым выдвижением батареи для простоты обслуживания и быстрой замены. Обеспечивает непрерывную работу. Низкий центр тяжести для повышения устойчивости.

1页-13

Модули LiFePO₄ с КПД >90% и быстрой зарядкой за 1,5–2 часа Гарантия 5 лет / 10 000 часов с сохранением емкости >80% Защита от утечки на уровне миллисекунд для безопасной работы

1页-12

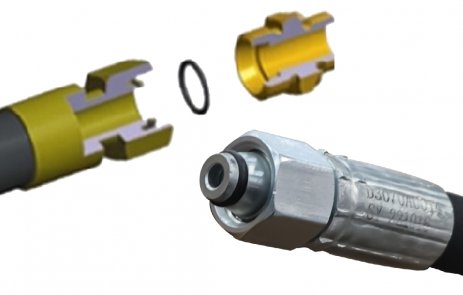

Полностью гидравлическая система определения нагрузки для более быстрой реакции рулевого управления и упрощения управления. Двойное уплотнение гидравлических линий с конусом 24° и уплотнительными кольцами для уменьшения утечек.

1页-15

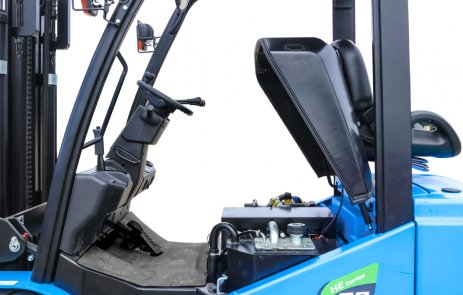

Оптимизированная компоновка отсеков с централизованным расположением ключевых компонентов Угол открытия вытяжки > 80° Простой и удобный ежедневный осмотр и техническое обслуживание

1页-14

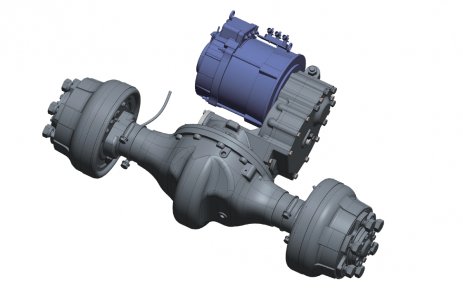

Прямое преобразование энергии для минимизации потерь и более быстрого ускорения Повышение энергоэффективности более чем на 30% Высокоэффективная и надежная работа

1页-17

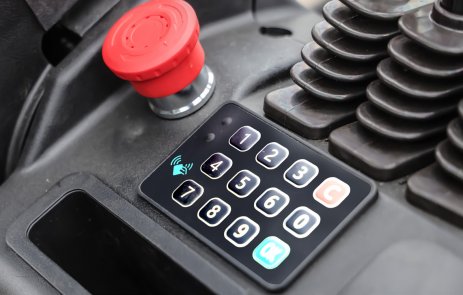

Двухуровневая активация: электрический замок + PIN-код или считывание карты Предотвращает несанкционированное использование и инциденты, связанные с безопасностью Соответствует национальным правилам безопасности TSG81

1页-16

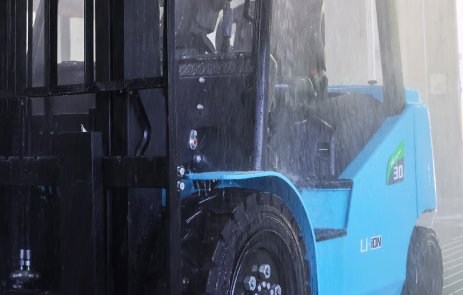

Все электрические компоненты от известных производителей с многослойной защитой Тяговая батарея с классом защиты IP54 Полностью пригодна для безопасной работы в дождливую погоду

1页-19

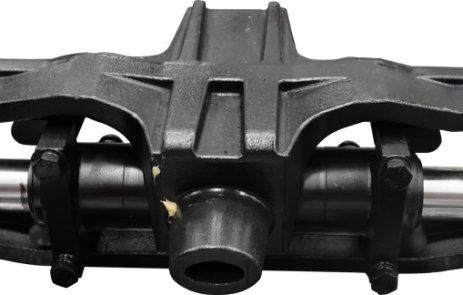

Интегрированная литая рулевая ось с коническими роликовыми подшипниками для ударопрочности и увеличения срока службы Буферные блоки в точках контакта с кузовом для улучшения внедорожных характеристик и комфорта Снижение утомляемости оператора

1页-18

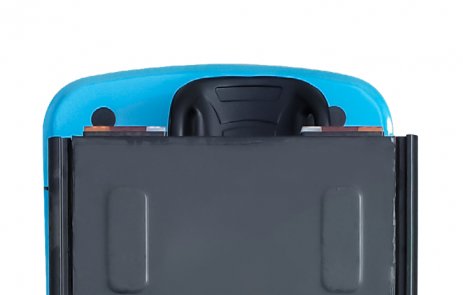

Стальная пластина толщиной 4 мм, цельнолитая конструкция, изготовленная методом штамповки. Привлекательная, прочная конструкция. Превосходная защита от падающих предметов и дождя.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Серия моделей
CPD-HE15CPD-HE18CPD-HE20XCPD-HE20CPD-HE25CPD-HE30CPD-HE35CPD-HE40X
Номер конфигурации
HE15-SJ03-L125HE18-SJ03-L125HE20X-SJ03-L125HE20-SJ01-L150HE25-SJ01-L150HE30-SJ01-L202HE35-SJ01-L202HE40X-SJ01-L280
Тип мощности
ЭлектрическийЭлектрическийЭлектрическийЭлектрическийЭлектрическийЭлектрическийЭлектрическийЭлектрический
Полка напряженияВ8080808080808080
Тип операции
СидящиеСидящиеСидящиеСидящиеСидящиеСидящиеСидящиеСидящие


Номинальная грузоподъемность
кг15001800200020002500300035004000
Номинальное расстояние между центрами нагрузки
мм500500500500500500500500
Передний свес
мм415415415460460475480490
Колесная базаЛ4мм14101410141015201520165016501750
Избыточный вес (с батареей/без батареи)
кг2750/25803000/28303150/29803650/34703950/37704500/42804800/45805250/5000
Нагрузка на ось (полная нагрузка, передняя/задняя)
кг3850/4004310/4904460/5405060/5905780/6706750/7507530/7708320/930
Нагрузка на ось без нагрузки (передняя/задняя)
кг1150/16001200/18001250/19001530/21201580/23701830/26701880/29202090/3160
Тип шин

ПневматическийПневматическийПневматическийПневматическийПневматическийПневматические и твердотельныеПневматические и твердотельныеПневматические и твердотельные
Количество колёс (x = ведущие колёса)

2х/22х/22х/22х/22х/22х/22х/22х/2
Технические характеристики передней шины

6.50-10-10PR6.50-10-10PR6.50-10-10PR7.00-12-12PR7.00-12-12PR28×9-15-14PR28×9-15-14PR250-15-14PR
Технические характеристики задней шины

5.00-8-8PR5.00-8-8PR5.00-8-8PR18×7-8-14PR18×7-8-14PR200/15-10200/15-10200/15-10
Ширина передней колеиВ1мм925925925970970100010001055
Ширина задней колеиW2мм930930930960960980980980
Угол наклона мачты (вперед/назад)а/б°6-126-126-126-126-126-126-126-12
высота втягивания мачтыH1мм19851985198520002000212521252135
Высота свободного подъемаH5мм135135135130130130135135
Максимальная высота подъемаЧАСмм30003000300030003000300030003000
Максимальная высота во время работыH2мм40454045404540304030419041904200
Общая высота (с защитным ограждением сверху)H3мм21002100210021402140216021602170
Длина (до вертикальной плоскости вилки)Лмм21602160216023352335247524802580
ШиринаВмм11301130113011701170122512251335
Размер вилки (В*Ш*Д)
мм35×100×92035×100×92035×100×92040×120×107040×120×107045×122×107050×122×107050×122×1070
Внешнее расстояние между вилками (мин/макс)
мм210-1025210-1025210-1025250-1085250-1085260-1085260-1085260-1085
Дорожный просвет мачты (без нагрузки)H4мм100100100115115135135145
Минимальный дорожный просвет
мм858585145145150150160
Минимальный радиус поворотамм19601960196020902090227022702370
Максимальная скорость движения (при полной загрузке/без загрузки)км/ч14/1514/1514/1515/1515/1515/1515/1515/15
Максимальная скорость подъема (при полной нагрузке/без нагрузки)мм/с320/400300/400300/400350/450350/450360/400340/400320/400
Снижение скорости (при полной нагрузке/без нагрузки)мм/с520/480520/480520/480540/450540/450390/380390/380380/370
Максимальное сцеплениеН1100011000110001950019500185001850018000
Преодолеваемый уклон (при полной нагрузке/без нагрузки)%20/2015/2015/2020/2520/2517/2516/2515/20
Номинальная мощность тягового двигателя, система S2 с 60-минутным рабочим временем.кВт10AC12AC12AC
Номинальная мощность двигателя масляного насоса, система S3 с 15% рабочим режимомкВт16AC21AC21AC
Тип двигателя/уровень защиты
Асинхронный двигатель переменного тока \IP54Асинхронный двигатель переменного тока \IP54Асинхронный двигатель переменного тока \IP54
Тип батареи
Литий-железо-фосфатный аккумуляторЛитий-железо-фосфатный аккумуляторЛитий-железо-фосфатный аккумулятор
Стандартное напряжение/емкость батареиВ/Ах76.8/12576,8/15076.8/202
Стандартный вес батареикг170180220
Степень нагрева/уровень защиты батареи
Низкотемпературный электрический нагрев \IP54Низкотемпературный электрический нагрев \IP54Низкотемпературный электрический нагрев \IP54
Гарантия на аккумулятор (в зависимости от того, что наступит раньше)
5 лет или 10 000 часов5 лет или 10 000 часов5 лет или 10 000 часов
Тип контроллера двигателя MCU
MOSFET/ACMOSFET/ACMOSFET/AC
производитель контроллеров двигателей на базе микроконтроллеров
ЦзЯЧЕНЦзЯЧЕНЦзЯЧЕН
модель контроллера двигателя микроконтроллера
ACM80C250ACM80C450ACM80C450
Рабочее давление гидравлической системыМпа17.52121
