ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Номинальная нагрузка

    5000–12000 кг

  • Платформа напряжения

    326.4V

  • Высота подъема

    3000 мм

ОПИСАНИЯ

Высоковольтный электрический противовесный вилочный погрузчик ATLAPEX CPD-GW серии 5-7 т использует платформу напряжения автомобильного класса 326,4 В и технологию синхронного двигателя с постоянными магнитами, обеспечивая высокую производительность, превосходящую показатели модели "Double 20". Он отличается быстрой зарядкой, не требует технического обслуживания, имеет высокий уровень защиты IP67, сверхдлительную гарантию 5 лет/10 000 часов и интеллектуальную систему контроля температуры, адаптируясь к суровым условиям работы, таким как низкие/высокие температуры, пыль и дождь. Благодаря усиленной мачте, высокопрочной литой стальной оси, усовершенствованной эргономичной компоновке и защите от отключения питания OPS, он обеспечивает нулевой уровень выбросов, высокую безопасность и комфорт, и может полностью заменить вилочные погрузчики с двигателями внутреннего сгорания для различных средних и тяжелых работ на открытом воздухе.

1

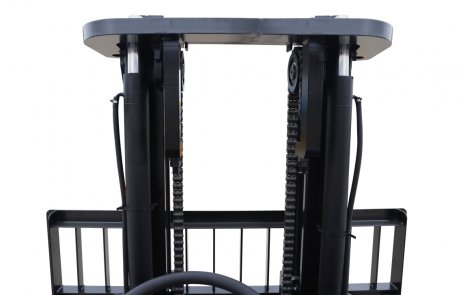

Новая мачта с широким обзором и скрытой конструкцией шкивов на резиновых колесах обеспечивает более широкий обзор вперед. Изготовленная из усиленного С-образного профиля, она отличается более прочной конструкцией и большей грузоподъемностью. Оптимизированная конструкция шкивов автоматически снижает уровень шума и исключает жесткие удары во время подъема, защищая груз и повышая комфорт при работе.

2

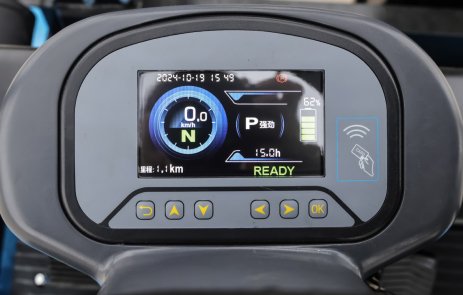

Шина CAN обеспечивает облачный мониторинг силовых батарей, двигателей и электронных компонентов управления. Она обнаруживает неисправности, такие как утечка, перегрузка и возгорание, ограничивает работу транспортного средства и выдает предупреждения о неисправностях на дисплей для повышения безопасности и надежности.

3

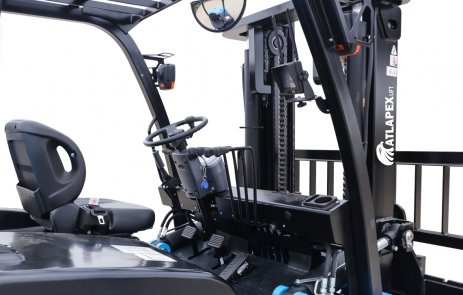

Низкорасположенный рулевой механизм с регулировкой наклона и регулируемое рулевое колесо обеспечивают легкое управление. Противоскользящие педали и телескопические увеличенные ручки гарантируют безопасный и надежный вход в автомобиль. Два порта USB для быстрой зарядки входят в стандартную комплектацию, что позволяет удобно заряжать мобильные устройства в дороге, обеспечивая комфортное и приятное использование.

4

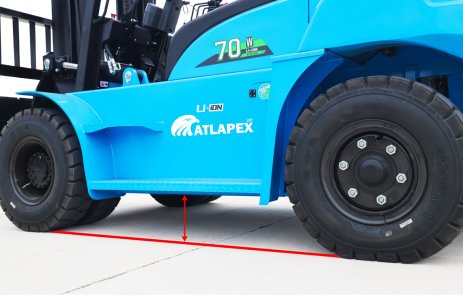

Этот автомобиль с кузовом, выполненным в стиле двигателя внутреннего сгорания, отличается прочной конструкцией, высокой перегрузочной способностью и более плавной работой. Благодаря увеличенному дорожному просвету он обеспечивает превосходные внедорожные характеристики.

5

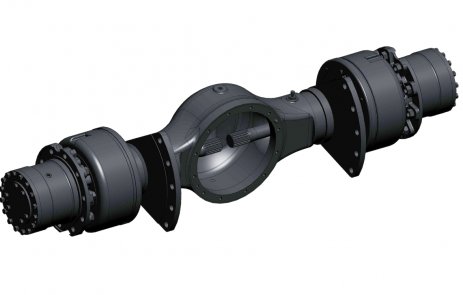

Корпус оси изготовлен с использованием технологии литья стали, что обеспечивает более прочную конструкцию и повышенную несущую способность. Стандартная комплектация с двойными передними колесами обеспечивает более высокую грузоподъемность и более стабильную работу.

6

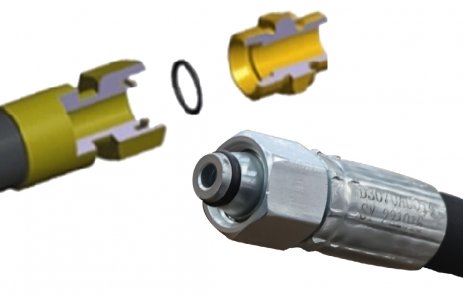

Оснащенная гидравлической системой с датчиком нагрузки и двойным насосным соединением, она отличается приоритетным рулевым управлением, легким управлением и низким энергопотреблением. Во всех гидравлических трубопроводах автомобиля используется конусное уплотнение с углом 24° и уплотнительными кольцами, что обеспечивает более надежную герметизацию и снижает вероятность утечек масла.

7

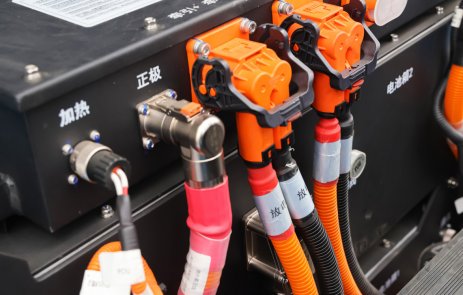

Специальные высоковольтные кабели оранжевого цвета соответствуют стандартам для электромобилей, обладают многослойной защитой, износостойкостью и высокой видимостью. Аккумуляторная батарея оснащена внешним сервисным выключателем MSD, который прост в использовании и эффективно предотвращает неправильное подключение.

8

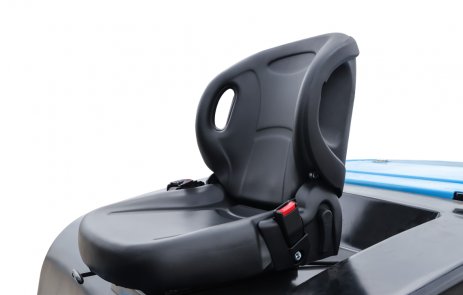

В стандартную комплектацию входит полузакрытое сиденье класса люкс, соответствующее национальным стандартам, с хорошими амортизационными характеристиками для более комфортной езды; сиденье оснащено функцией автоматического отключения подъема и перемещения мачты при выходе из сиденья, что делает езду более безопасной.

9

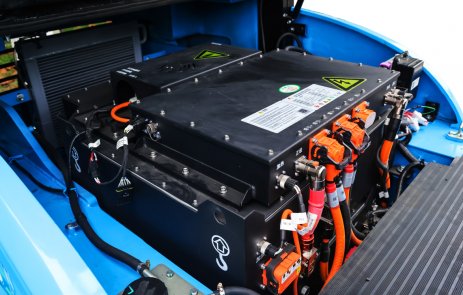

В устройстве используется высоковольтная литиевая батарея 326,4 В и технология быстрой зарядки высоким напряжением, что обеспечивает непрерывную работу; оно может использоваться на стандартной автомобильной зарядной станции, что делает зарядку более экономичной и удобной.

10

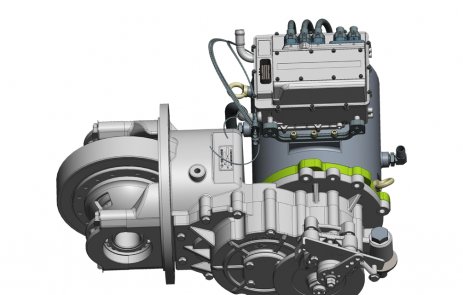

Высокоскоростной синхронный двигатель с постоянными магнитами в сочетании с редуктором с большим передаточным отношением обеспечивает высокий крутящий момент, высокую скорость подъема и перемещения. Он легко справляется с различными условиями работы, такими как транспортировка на большие расстояния и по крутым склонам, обладая производительностью и эффективностью, сопоставимыми с вилочными погрузчиками с двигателями внутреннего сгорания.

11

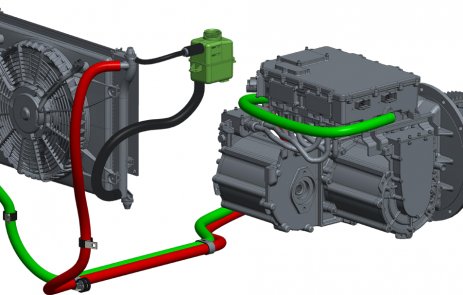

Вся машина оснащена системой водяного охлаждения, системой воздушного охлаждения гидравлического масла и блоком электрических нагревательных модулей, что обеспечивает постоянную оптимальную работу всей машины в соответствии с требованиями к работе при низких и высоких температурах. Режимы работы: зарядка: -30℃-60℃, разрядка: -30℃-65℃.

12

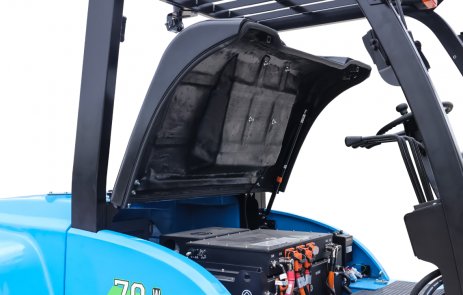

Компоновка внутри моторного отсека оптимизирована. Аккумулятор, электродвигатель масляного насоса, электрические компоненты и бак гидравлического масла размещены в одном отсеке. Капот имеет большой угол открытия, что упрощает ежедневное техническое обслуживание.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель
CPD-GW50CPD-GW60CPD-GW70CPD-GW80XCPD-GW100
Тип мощности
ЭлектрическийЭлектрическийЭлектрическийЭлектрическийЭлектрический
Платформа напряженияV326.4V326.4V326.4V326.4V326.4V
Тип операции
СидящиеСидящиеСидящиеСидящиеСидящие
ПРОИЗВОДИТЕЛЬНОСТЬ





Номинальная нагрузкаkg5000 6000 7000 8000 10000
Центр нагрузкиmm600 600 600 600 600
Передний свесmm585 585 590 590 740
Задний свесmm640 640 740 740 800
Колесная базаmm2250 2250 2250 2500 2800
Вес (с батареей/без батареи)kg8380/77608850/82309600/89809900/928013240/12500
Нагрузка на ось (полная, передняя/задняя)kg11620/176013250/160014770/189015930/197020630/2610
Нагрузка на ось (без нагрузки, передняя/задняя)kg3910/44703875/49753720/58803960/59406255/6985
Тип шин
Пневматические шиныПневматические шиныПневматические шиныПневматические шиныПневматические шины
Колеса (x = привод)
4x/24x/24x/24x/24x/2
Характеристики передней шины
8.25-15-14PR8.25-15-14PR8.25-15-14PR8.25-15-14PR9.00-20-14PR
Технические характеристики задней шины
8.25-15-14PR8.25-15-14PR8.25-15-14PR8.25-15-14PR9.00-20-14PR
Фронт Трекmm1470 1470 1470 1470 1600
Задняя гусеницаmm1710 1710 1710 1710 1725
Наклон мачты (вперед/назад)
6-126-126-126-126-12
Высота мачты в сложенном состоянии.mm2490 2490 2490 2490 2850
Бесплатный лифт.mm195 195 195 195 195
Максимальная высота подъема.mm3000 3000 3000 3000 3000
Максимальная рабочая высота.mm4430 4430 4430 4430 4545
Охранный пост.mm2450 2450 2450 2450 2560
Длина тела (до раздвоенной морды)mm3475 3475 3580 3580 4340
Ширина кузоваmm2000 2000 2000 2000 2200
Габариты вилки (Т×Ш×Д)mm1220×150×601220×150×601220×150×651220×150×651220×180×75
Центры вилочного погрузчика (мин./макс.)mm310-1845310-1845310-1845310-1845450/2170
Зазор между мачтой и корпусом (полный)mm190 190 190 190 230
Минимальный зазор в рамеmm215 215 215 215 290
Минимальный радиус поворотаmm3430 3430 3530 3530 4100
Максимальная скорость движения (с полной/без нагрузки)km/h23/2423/2423/2423/2420/23
Максимальная скорость подъема (при полной/бесгрузочной нагрузке)mm/s400/440400/440400/440380/440325/360
Снижение скорости (при полной/отсутствии нагрузки)mm/s540/500540/500540/500540/500370/350
Максимальное тяговое усилие (при полной/отсутствии нагрузки)N55000 55000 55000 55000 54000
Преодолеваемый уклон (при полной/бесгрузочной нагрузке)%30/2530/2528/2527/2520/25
Рабочий тормоз
ГидравлическийГидравлическийГидравлическийГидравлическийГидравлический
Стояночный тормоз
МеханическийМеханическийМеханическийМеханическийМеханический
Номинальная мощность тягового двигателя (S2 60 мин)kW58 58 58 58 58
Номинальная мощность двигателя масляного насоса (S3 15 мин)kW56.9 56.9 56.9 56.9 56.9
Тип двигателя / Класс защиты

Постоянный магнит

Синхронный\IP67

Постоянный магнит

Синхронный\IP67

Постоянный магнит

Синхронный\IP67

Постоянный магнит

Синхронный\IP67

Постоянный магнит

Синхронный\IP67

Тип батареи
Литиевая батареяЛитиевая батареяЛитиевая батареяЛитиевая батареяЛитиевая батарея
Стандартное напряжение/емкость батареиV/Ah326.4/150(202/250)326.4/150(202/250)326.4/150(202/250)326.4/150(202/250)326.4/202/250    336V/280
Стандартный вес батареиkg620 620 620 620 740
Класс защиты/нагрева батареи
Low-temperature
electric heating\IP67
Low-temperature
electric heating\IP67
Low-temperature
electric heating\IP67
Low-temperature
electric heating\IP67
Low-temperature
electric heating\IP67
Тип микроконтроллера
MOSFET/ACMOSFET/ACMOSFET/ACMOSFET/ACMOSFET/AC
Производитель микроконтроллеров
ХайтяньХайтяньХайтяньХайтяньХайтянь
Давление в гидравлической системеМпа21.6 21.6 21.6 21.6 21.6
